红外测油仪的主体结构有哪些呢

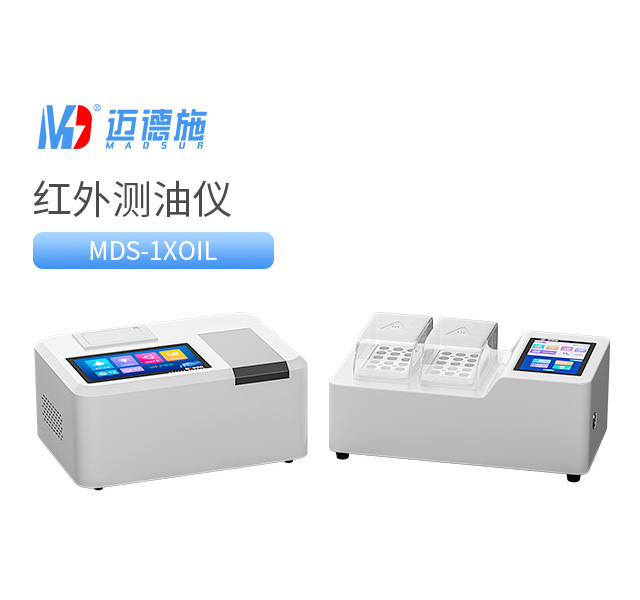

红外测油仪是利用油类物质对特定波长红外线的吸收特性（如烃类分子中C-H键的红外吸收），定量检测水体、土壤、工业废水等样品中油含量的专业设备，广泛应用于环保监测（如污水厂出水油含量检测）、石油化工（如原油泄漏监测）、食品加工（如食用油纯度检测）等领域。其主体结构围绕“样品处理-光学检测-信号转换-结果输出”的检测流程设计，主要包括样品预处理模块、光学检测模块、信号处理模块与系统控制模块四大部分，各模块协同工作，确保油含量检测的精准与高效。

一、样品预处理模块

样品预处理模块的核心作用是将复杂样品（如含杂质、乳化的水样）处理为符合光学检测要求的澄清油样，避免杂质干扰红外吸收信号，主要包含以下部件：

1、萃取与分离部件

针对水样、土壤浸出液等样品，需通过萃取将油类物质从水相转移至有机相（如四氯乙烯、四氯化碳等萃取剂）。模块内通常配备专用萃取容器（如分液漏斗、带塞比色管），部分自动型红外测油仪还集成自动萃取装置，通过机械震荡或搅拌实现样品与萃取剂的充分混合，缩短萃取时间；同时配备分层辅助部件（如离心管、静置架），帮助萃取后的有机相（含油）与水相快速分离，确保取上层澄清有机相进行后续检测，避免水相残留导致的检测偏差。

2、过滤与除杂部件

若萃取后的有机相仍含微小颗粒杂质（如土壤样品中的泥沙、水样中的悬浮物），需通过过滤部件去除杂质。常见的过滤部件为专用滤膜（或滤纸）与过滤装置（如针筒式过滤器、负压过滤瓶），滤膜孔径需适配样品特性（如去除微米级杂质），防止杂质堵塞后续光学检测通道或吸附油类物质，影响检测结果准确性；部分设备还配备除水部件（如无水硫酸钠干燥柱），若有机相中残留微量水分，可通过干燥柱吸附水分，避免水分对红外光的吸收干扰油类物质检测。

二、光学检测模块

光学检测模块是红外测油仪的核心，通过产生特定波长红外光、让光穿过油样、检测吸收信号，完成油含量的初步数据采集，主要包含以下关键部件：

1、红外光源

红外光源需能稳定发射油类物质特征吸收波长的红外光（如C-H键对应的2930cm⁻¹、2960cm⁻¹、3030cm⁻¹等波长），常见的光源为硅碳棒、镍铬丝灯等，具备发光稳定、寿命长的特点。光源外层通常配备散热与控温部件（如散热片、恒温套筒），避免光源温度过高导致发光强度波动，确保红外光强度稳定，为后续检测提供均匀的入射光。

2、单色器

单色器的作用是从红外光源发射的连续光谱中，筛选出与油类物质特征吸收对应的特定波长红外光，排除其他波长光的干扰。核心部件为光栅（或棱镜）与狭缝，光栅通过色散作用将复合红外光分解为不同波长的单色光，再通过狭缝精准控制出射光的波长范围，确保只有目标波长的红外光进入检测通道。部分高精度红外测油仪采用双光栅设计，进一步提升波长筛选精度，减少杂散光对检测的影响。

3、样品检测池

样品检测池是红外光与油样相互作用的场所，需采用对红外光透明的材质（如石英、氯化钠晶体），确保红外光可顺利穿过油样。检测池通常为固定厚度的密封池（或可更换厚度的池体），适配不同浓度油样（高浓度油样用薄池，低浓度油样用厚池），池体两端配备透光窗口，窗口需保持清洁无划痕，避免影响光的透过率；部分自动进样型设备还集成自动进样部件（如进样泵、管路），可自动将预处理后的油样注入检测池，减少人工操作误差。

4、红外检测器

红外检测器用于接收穿过样品检测池的红外光，将光信号转换为电信号。常见的检测器为光电二极管、热电检测器等，具备高灵敏度与快速响应特性，可精准捕捉红外光强度的微小变化（油样浓度越高，吸收的红外光越多，透过的光强度越弱）。检测器外层通常配备避光与恒温部件，防止外界光线干扰与温度波动影响检测精度，确保电信号能真实反映油样对红外光的吸收程度。

三、信号处理模块

信号处理模块接收红外检测器输出的电信号，通过放大、滤波、计算等处理，将其转换为可读取的油含量数据，主要包含以下部件：

1、信号放大与滤波电路

检测器输出的原始电信号通常微弱且含噪声（如电路干扰产生的杂波），需通过信号放大电路（如运算放大器）将电信号放大至可处理范围；同时通过滤波电路（如低通滤波器）去除噪声信号，保留与油样吸收相关的有效信号，避免噪声导致的数据波动，确保信号的稳定性与准确性。

2、数据计算与转换单元

该单元基于“朗伯-比尔定律”（油样浓度与红外光吸收强度成正比），将滤波后的电信号转换为油含量数据。核心为微处理器（或专用芯片），内置预设的校准曲线（通过标准油样校准获得），微处理器根据检测到的电信号强度，结合校准曲线计算出油样中的油含量；同时具备数据修正功能，可自动扣除空白样品（纯萃取剂）的吸收信号，减少溶剂本身对检测结果的影响。

四、系统控制模块

系统控制模块是红外测油仪的“中枢”，负责控制各模块协同工作、设定检测参数、显示与存储检测结果，主要包含以下部件：

1、操作与显示单元

通常配备触摸屏或按键面板，工作人员可通过操作单元设定检测参数（如检测波长、样品类型、萃取剂种类）、启动/停止检测流程；显示单元（如LCD显示屏）实时显示检测进度（如萃取状态、光信号强度）、中间数据（如吸光度值）与最终油含量结果，部分设备还支持显示校准曲线、历史检测数据，方便工作人员查看与追溯。

2、数据存储与输出接口

设备内置存储芯片（或可扩展存储卡），可存储大量检测数据（如样品编号、检测时间、油含量结果），避免数据丢失；同时配备数据输出接口（如USB、RS232、以太网接口），支持将检测数据导出至电脑、打印机或实验室管理系统，便于数据的进一步分析（如统计报表生成）、存档与共享，符合环保监测、工业质控等场景的数据管理需求。

3、状态监控与保护单元

该单元实时监控设备各模块的运行状态（如光源温度、检测器电压、萃取装置运行情况），若出现异常（如光源故障、检测池漏液），会立即触发报警（如声光提示、屏幕弹窗），并暂停检测流程，防止设备损坏或检测结果失真；部分设备还具备过载保护、过热保护功能，当电路电流过大或核心部件温度过高时，自动切断电源，保障设备与操作人员安全。

五、总结

红外测油仪的主体结构通过样品预处理模块保障样品质量，光学检测模块采集核心吸收信号，信号处理模块实现数据转换，系统控制模块统筹运行与结果输出，各模块紧密衔接，共同完成油含量的精准检测。不同类型的红外测油仪（如手动型、自动型、便携式）在结构细节上可能存在差异（如便携式设备简化预处理模块、集成电池），但核心结构与工作逻辑一致，均围绕“精准捕捉红外吸收信号、高效转换为油含量数据”的目标设计，为油类物质检测提供可靠的结构支撑。
